一种旋转运动式EBSD测试试样自动电解抛光装置【授权实用新型CN202021003534.7】

2021-01-06 09:29:04 浏览：6925 作者：管理员

一种旋转运动式EBSD测试试样自动电解抛光装置，所述装置包括可升降悬臂带定位锥支座（2）、半球内底面电解抛光槽（6）、人字形夹具（7）、...

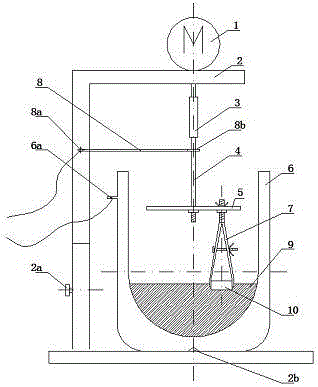

一种旋转运动式EBSD测试试样自动电解抛光装置，所述装置包括可升降悬臂带定位锥支座（2）、半球内底面电解抛光槽（6）、人字形夹具（7）、调位卡盘（5）和电机（1）。所述可升降悬臂带定位锥支座为“匚”型结构，悬臂上方放置电机，并从上至下依次通过绝缘连接杆和金属连接杆与调位卡盘中心相连；调位卡盘下方安置人字形夹具，用于夹持电解抛光试样；下水平臂为带定位锥支座，用于放置半球内底面电解抛光槽；所述半球内底面电解抛光槽其内放置电解抛光液。本实用新型采用半球内底面电解抛光槽，作为电解抛光的阴极，使电压和电流密度等高线成同心圆形均匀分布在电解抛光液中，大大改善了待抛光表面电压和电流的稳定性，从而使电解抛光表面质量得到大幅度提升。
